一、產品描述：

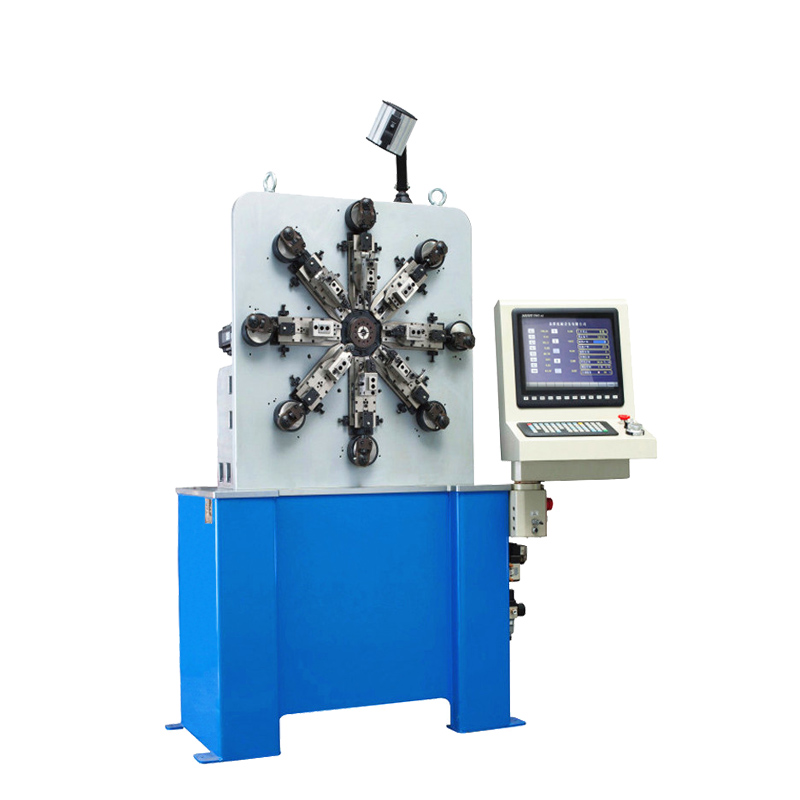

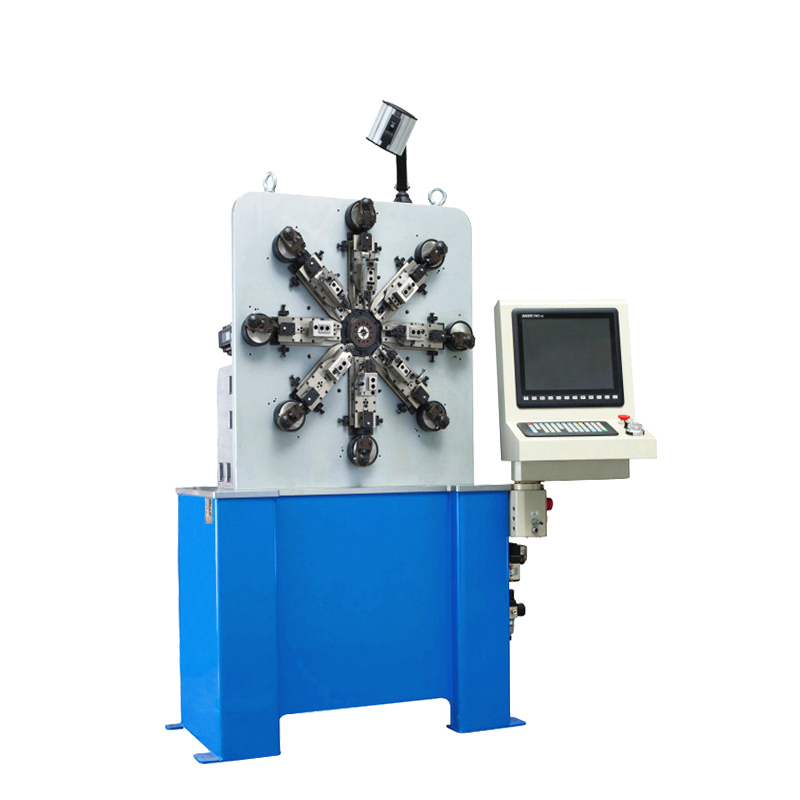

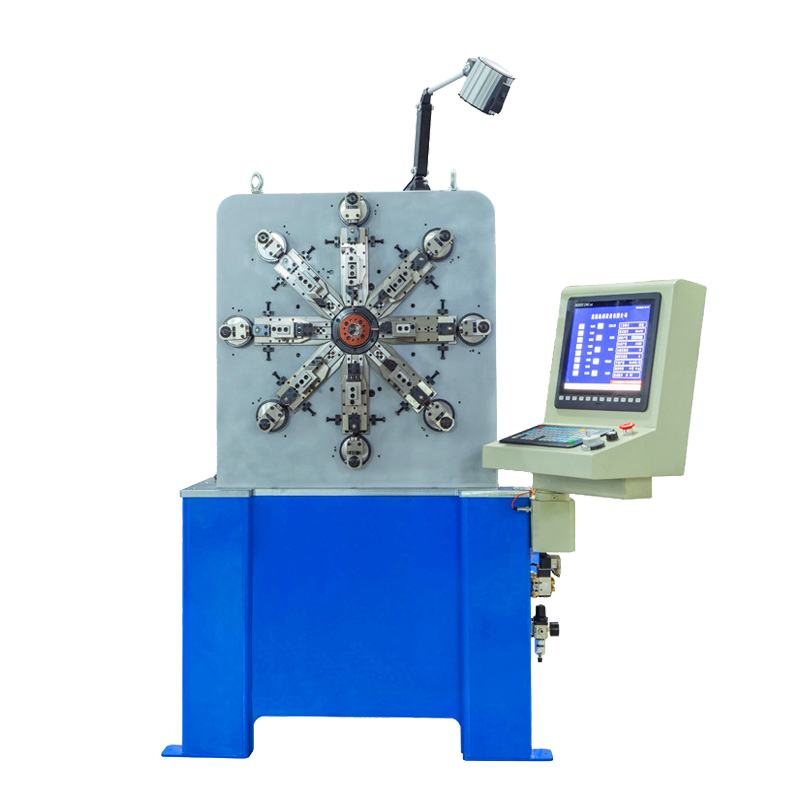

XD-CNC1020十軸無凸輪數控萬能彈簧成形機，簡稱為20型無凸輪彈簧機，加工線徑φ0.2-2.3mm，適用于生產線徑內的各種精密壓簧、拉簧、單/雙扭簧、異形彈簧、扁線彈簧及線成型等產品，涉及應用的領域非常廣泛，諸如電池彈簧、電子彈簧、玩具彈簧、燈飾彈簧、天線彈簧（蜂鳥刺天線）、夾子彈簧、剎車彈簧、鎖箍彈簧、渦卷彈簧、辦公文具及工藝品類等產品。
XD-CNC1020十軸無凸輪數控萬能彈簧成形機，常規為10軸，分別為成形軸*8（A1-A8軸）、送線軸*1（Y軸）、轉芯軸*1（Z軸）和卷曲軸*1（U軸，另訂配），采用獨特的無凸輪與無搖臂設計，刀架由八個伺服電機獨立控制，滑座采用臺灣雙向導軌設計，電腦采用臺灣億圖（益圖）控制器及Windows控制系統，反應速度快，同步性能好，調機更方便，運行更精準。此外，XD-CNC1020無凸輪數控萬能彈簧成形機，可以增加第11軸（即卷曲軸，結合產品需求實現自由拆裝），能夠輕松完成尺寸精密和角度復雜的彈簧產品，尤其是異形彈簧及線成形等產品，極大地提升了工作效率。
二、機器特性：
①采用獨特的無凸輪和無搖臂設計，調機更方便、快捷和精準。
②滑座采用臺灣導軌設計，調整方式與傳統八工位機械相似，保持高精度的同時，也可以精密微調整。
③采用臺灣億圖（益圖）總線控制器，Windows視窗操作，反應速度快，同步性能好，易學更易用。
④在高速生產中，伺服馬達過熱時，電腦會(huì )自動偵測并降速以保護馬達。
⑤機臺具有探針減速比率功能。
⑥生產過程中，可以隨時增加或減少產能。
三、技術參數：
| 型 號 | Model | XD-CNC1020 |
| 軸 數 | Number of Axis | 10軸 |
| 線 徑 | Wire Diameter | φ0.2-2.3mm |
| 最大外徑 | Outside Diameter | φ45mm |
| 生產速度 | Production Rate | 100pcs/min |
| 凸輪轉速 | Cam Speed | 0-100rpm |
| 送線長度 | Feeding Length | unlimited（無限） |
| 送線輪組數 | Feeding Roller Pairs | 2組（Pairs） |
| 送線電機 | Feeding Servo Moter | 2.7kw（Y軸） |
| 成形電機 | Cam Servo Moter | 1.0kw*8（X1-X8軸） |
| 轉芯電機 | Quill Servo Moter | 1.0kw（Z軸） |
| 卷曲電機 | Spinner Servo Moter | 0.75kw（U軸,另訂配） |
| 螢幕顯示 | Monitor Display | 中/英文（彩色） |
| 氣 缸 | Air Pressure | 4-7kg/cm |
| 探 針 | Probe | 3Pcs |
| 送線指令值 | Feeding Setting Value | Y:0.01-9999.99mm |
| 指令容納值 | Memory | 0-2000個 |
| 機器尺寸 | Dimension(L*W*H) | 1550*1100*1700mm |
| 木箱尺寸 | Packing Dimension(L*W*H) | 1700*1200*2000mm |
| 機器重量 | Weigth | 950kg |
| 總 重 | Total Weight | 1000kg |
| 電 源 | Power | 3p 380v 50/60Hz |
